液化石油氣采樣鋼瓶

自2003年《特種設備安全監察條例》發布以后，小型氣體鋼瓶被正式列入壓力容器管理范圍之中，監檢部門也加大了對小容量高壓氣瓶生產許可的監管力度。

瀏覽量:

1000

產品編號

BPY-G

所屬分類

不銹鋼無縫氣瓶/采樣鋼瓶

瀏覽量:

1000

數量



詳情

　　自2003年《特種設備安全監察條例》發布以后，小型氣體鋼瓶被正式列入壓力容器管理范圍之中，監檢部門也加大了對小容量高壓氣瓶生產許可的監管力度。我公司研制的一次旋壓成型不銹鋼采樣鋼瓶應運而生。

　　本公司生產的不銹鋼采樣鋼瓶嚴格遵照TSG R0004-2009《固定式壓力容器安全技術監察規程》，GB/T 5099-2017《鋼制無縫氣瓶》和SH/T0233《液化石油氣采樣法》，ISO 4257和ASTM D1265《液化石油氣手工采樣法》標準進行設計、生產，并按相關標準要求嚴格檢驗。

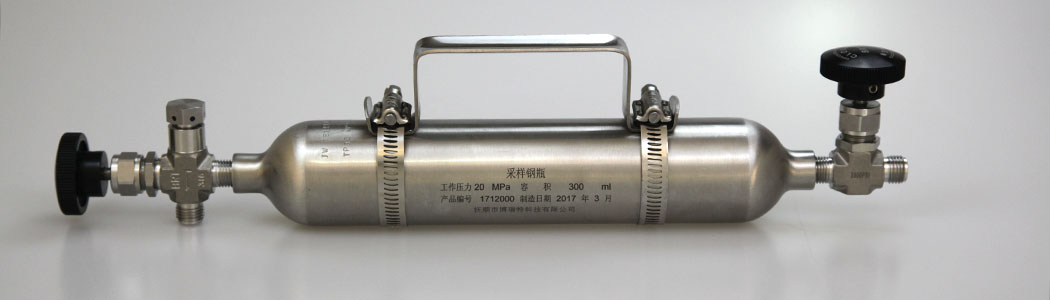

采樣鋼瓶默認由鋼瓶體，閥門，防爆泄壓裝置與搬運手柄組成。

適用于液化石油氣（LPG），液化天然氣(LNG)，硫化氫(H2S)，含硫污水，烴類化合物等有毒有害物質與氮?dú)?N2)，氧氣(O2)，二氧化碳(CO2)等氣態或液態樣品的采集、運輸與儲存。

主要特點：

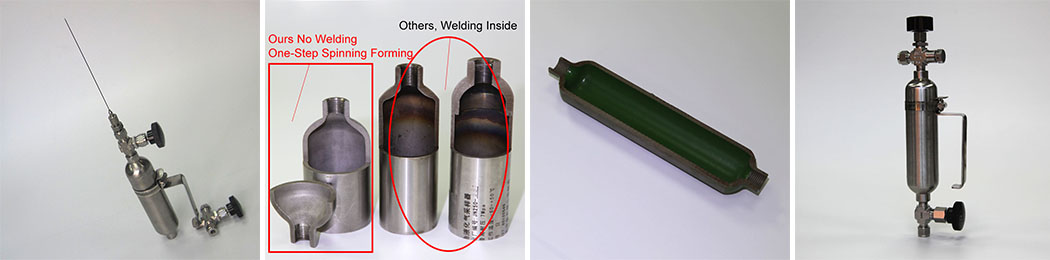

■采用一次旋壓成型技術，無焊接，316L不銹鋼材質；耐腐蝕，耐高溫性能更加優越。

■采樣鋼瓶壁厚均勻，內表面經過酸洗鈍化，平滑的內壁便于清洗。

■具有過壓保護功能，閥門配有防爆泄壓裝置。

■十余種配件可供選購，滿足不同環境，不同介質等復雜因素的取樣需求。

■可根據用戶需求對瓶體內表面噴涂PTFE，以獲得光滑的防腐內涂層，有效防止氣體樣品微量元素被不銹鋼表面吸附。

技術參數：

1．工作壓力：BPY系列 4Mpa；BPY-G系列 20Mpa

2．設計壓力：BPY系列 6Mpa；BPY-G系列 30Mpa

3．工作溫度：-60℃～+80℃

4．適用介質：在溫度, 壓力規定范圍內, 對316L不銹鋼無腐蝕的液態, 氣態介質。

5．材質：S31603/S30403/TA2/Monel400/S22053/831008/N08825/32205等

6．閥門：M14*1.5(8mm卡套)/1/4 NPT-M，其中角式閥裝有泄壓裝置

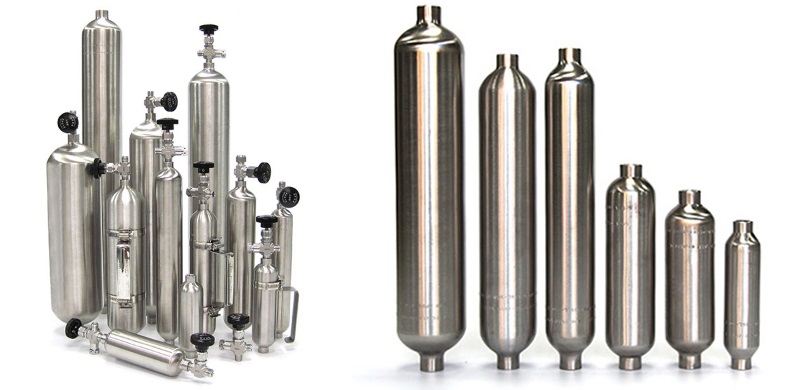

7．規格：50 ml, 100ml, 150 ml, 250ml, 300ml, 500ml, 1000ml, 2000ml, 2500ml, 4000ml, 5000ml, 10000ml

8．瓶體：1/4 NPT-F 特點-雙端旋壓無焊接

液化石油氣采樣方法

本公司的無縫鋼瓶可在現今主流的裝置，如儲罐，槽車，塔設備，生產管線等處采樣。下面列舉一種經典的LPG生產管線采樣方法。

方法概要：

　　使用采樣鋼瓶從裝置中取得液相的LPG試樣，首先清洗采樣管線與采樣鋼瓶，然后將液相試樣裝滿采樣鋼瓶。然后排出采樣鋼瓶容積20%的試樣，以便保留80%或者更少的液相試樣。

采樣步驟

按所需試樣量，選擇容積合適的采樣鋼瓶。

對于非預留容積管的采樣鋼瓶，采樣前應稱其重量。

沖洗采樣管線:

　　由金屬軟管，快速接頭與閥門組成使用采樣管線將采樣鋼瓶的入口閥C與生產裝置連接好，保證控制閥A、排出閥B 和入口閥C為關閉狀態。打開生產裝置的閥門，再打開控制閥A和排出閥B，用試樣沖洗采樣管線。

沖洗采樣鋼瓶:

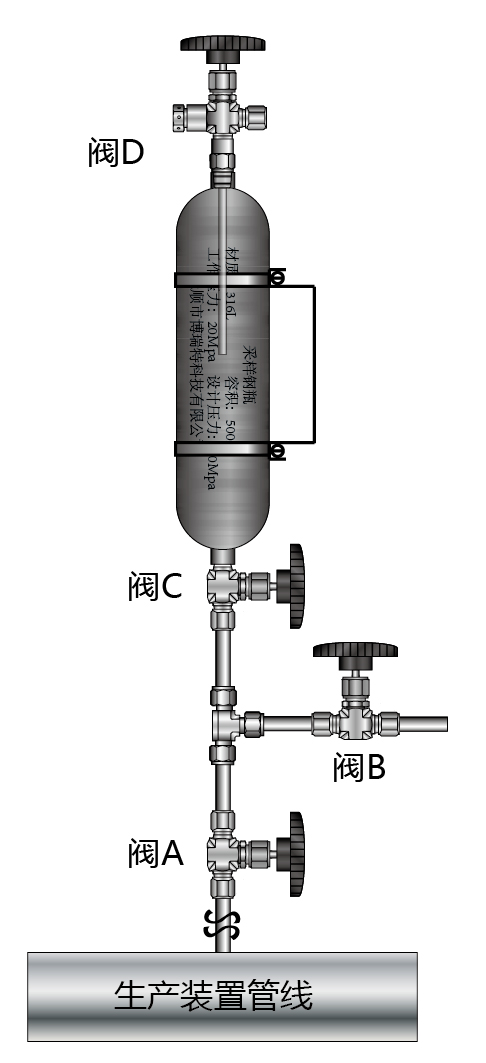

　　如圖所示將其置于直立位置，出口閥D在頂部。當采樣管線沖洗完畢后，保證排出閥B和入口閥C為關閉狀態。打開控制閥A，然后打開入口閥C，緩慢的打開出口閥D，讓液相試樣充滿容器，關閉控制閥A，從出口閥D排出部分氣相試樣，再關閉出口閥D，并用打開排出閥B的方法排出液相試樣的殘余物，重復此沖洗操作至少3次。

采樣流程：

　　如左圖所示，使得采樣鋼瓶直立，出口閥D在頂部，關閉進口閥C和出口閥D。關閉排出閥B，打開控制閥A 和入口閥C，使液相試樣充滿容器，關閉入口閥C 和生產裝置閥門，打開排出閥B，待完全卸壓后，拆卸采樣鋼瓶與采樣管線；此后，在調整采樣量之前，若發現泄漏或任一個閥門被打開，則該樣應報廢。

----------------------------------采樣設備-----------------------------------

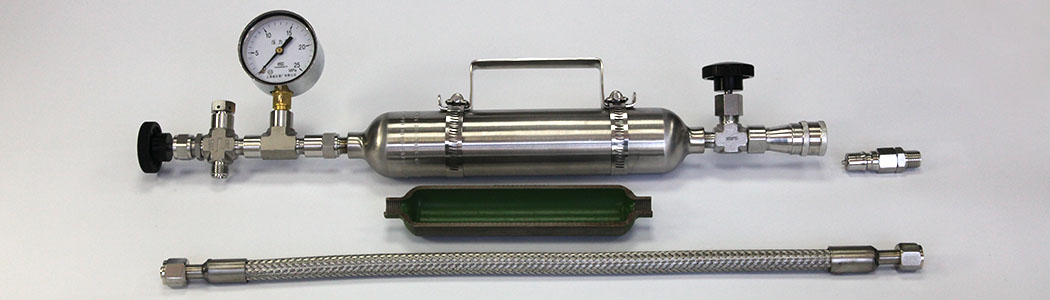

采樣鋼瓶：標準配置包含采樣鋼瓶體*1, 閥門*2, 泄壓裝置*1, 喉箍提手*1。

　　　　　其它配件根據用戶實際需要參考后面章節選購, 如快速接頭,壓力表,預留容積管,金屬軟管等

采樣管線：由金屬軟管, 連接接頭, 針型閥門組成。

連接接頭：根據現場采樣裝置情況, 本公司可加工制造。

調整采樣量

非預留容積管型-稱重法：稱出盛滿液相試樣采樣鋼瓶的重量，確定在20℃時采樣器容積80%的試樣質量。然后使采樣鋼瓶處于能排出液相試樣的位置，稍微打開出口閥D，放出多余的試樣。

注：如采樣器不能立即稱重，應放出少量試樣，以防止由于溫度升高使試樣膨脹而產生過高的壓力。如配有壓力表，即可隨時觀察壓力變化情況。

預留容積管型-排出法：將采樣鋼瓶置于直立位置，預留容積管在頂部閥門D處，稍微打開出口閥D，液體即排出，當蒸氣剛一出現，便關閉出口閥D，即可保留80%或更少試樣。如果打開出口閥D后，沒有液相試樣排出，則此試樣應報廢，并重新采樣。

泄漏檢查

把沖有氣體的采樣鋼瓶浸入水中檢查是否有氣泡冒出，在采樣期間，如發現泄漏，則試樣報廢。

試樣保管

試樣盡可能置于陰涼處存放，直至所有試驗完成為止，為防止閥的偶然打開或意處碰壞，應將采樣鋼瓶放置于特制的框架內（無專用框架的可向撫順市博瑞特科技有有限公司定制）或者使用閥門保護螺帽。

包裝運輸

1．采用木箱或紙殼箱包裝，箱內充填泡沫或海棉。

2．箱內除產品外，還有合格證、壓力試驗報告。

用戶須知：

1.采樣人員事先需要確定取樣點的位置，以便獲得典型試樣。要求采樣人員懂得安全技術并且具備相應的經驗和技巧。

2.此方法不適用所有介質，本手冊的使用者需要有能力去優先選擇適合的，安全的方法。這是相關采樣人員的職責所在。

3.在采樣過程中，由于LPG裝置結構不同，存在很多復雜因素與變化，所以為取得一個具有代表性的典型試樣，指定一個統一的采樣方法是非常困難的。

4.如果設備儲罐容積較大，采樣前可使得樣品進行循環，以達到均勻。如果試樣處于流動的情況下，在設備管線上采樣時，管線內的壓力應高于標準大氣壓，以免出現兩相的情況。

5.此采樣方法不能足夠清楚的描述所有的采樣情況，需要根據判斷、技能與采樣經驗進行相對應的補充。額外的謹慎和準確的判斷是取得一個代表一般特征的試樣所需要具備的能力。

6.因?yàn)椴蓸舆^程涉及危險，采樣員應在熟悉安全措施的工作人員協助下進行采樣工作。

7.采樣過程中，排放有毒有害的試樣,處理廢液及蒸氣時應注意安全，排放點必須有安全措施并遵守安全和環保規定。

8.避免從罐底取樣，采樣人員應該避免液化石油氣接觸皮膚，應帶上手套和防護眼鏡，避免吸入蒸氣。

9.液化石油氣排出裝置會產生靜電，在采樣前直至采樣完成，設備應接地或與液化石油氣系統連接。

-------------------------配件選購---------------------

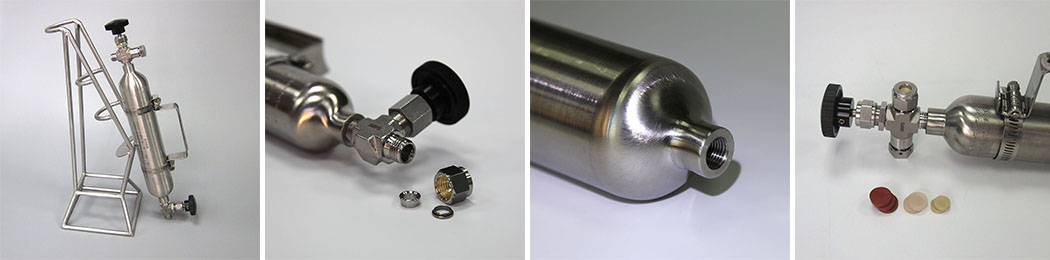

　　本公司生產的不銹鋼采樣鋼瓶采用了一次熱旋壓成型，酸洗鈍化等技術工藝，由于采樣現場環境復雜，實驗室分析儀器亦有不同，鋼瓶可采集試樣的多元化等諸多因素，很難統一固定的采樣鋼瓶配品配件，需要用戶根據實際需要自行選購(具體說明請參考官網相應產品簡介)。

■PTFE內涂：

　　中國科學院金屬研究所技術，在采樣鋼瓶內表面噴涂PTFE（聚四氟乙烯），以獲得不粘表面，防止樣品中微量成份吸附在不銹鋼表面，還能提高鋼瓶的防腐能力，便于清洗。PTFE涂層結合了不粘特性、耐熱性、化學惰性和優異的絕緣穩定及低摩擦性，具有其它圖層無法抗衡的綜合優勢。

■金屬軟管：

　　金屬軟管是現代工業設備不可缺少的柔性連接管件，內層為金屬波紋管，外層套有不銹鋼編織網，起到了加強金屬波紋管工作能力的作用。具有耐腐蝕,耐高壓,耐高低溫,密封性好等優點。

■壓力表：

　　安裝于采樣鋼瓶角式閥的一端，便于實時觀察采樣鋼瓶內試樣的壓力，壓力過高時操作人員在適當?shù)攸c(diǎn)可及時打開閥門進行泄壓處理，進一步解決了由于溫度的變化，采樣鋼瓶內的壓力急劇升高所造成的安全隱患。使用人員根據采樣介質選取適當?shù)膲毫Ρ?/span>

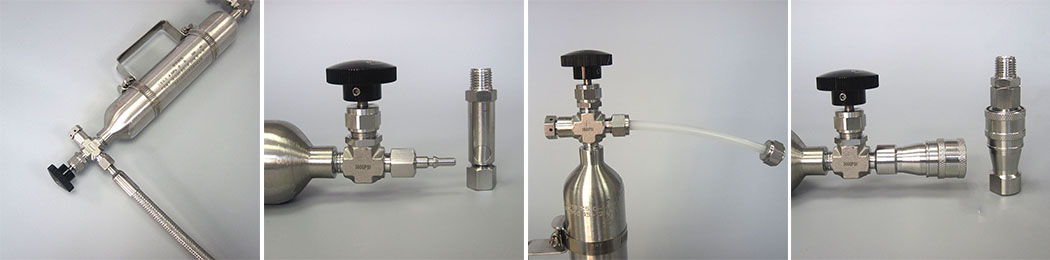

■快速接頭：

　　專為采樣鋼瓶設計，適用于裝置管線的快速連接和拆卸，密封性能好，無需旋轉，操作方便，分為按鈕式與推拉式兩種。
